拡張／複合現実（AR MR) テクノロジーの進歩に伴い、ライトガイドデバイスへの関心がますます高まっています。光学技術者がこのような光学系を設計する手助けするため、VirtualLab Fusion はいくつかの体系的な設計ツールを提供しており、タスクを段階的なプロセスに分解することが可能です。ここでは、ユーザーの指定に従って“HoloLens 1” タイプの（線形回折格子のある1D-1D 瞳拡張）光学系を自動的に生成するLayout Design ツールの能力を実演していきます。

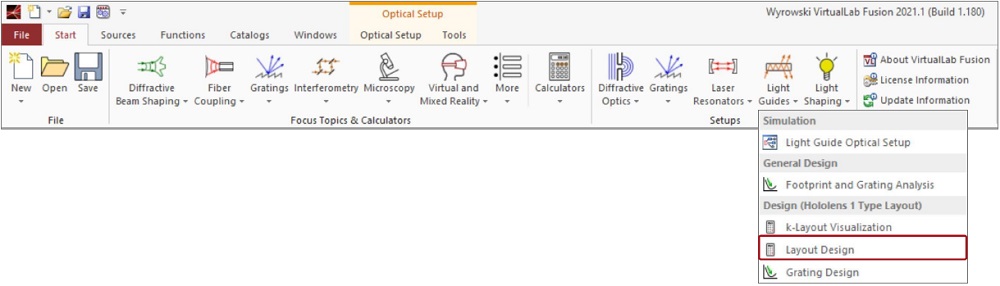

AR & VR Layout Design ツールを開きます

• Layout Design ツールは、Light Guide Toolbox Gold で使用可能なツールです
• メインウィンドウのStart リボンにあるLight Guides 箇所から開きます

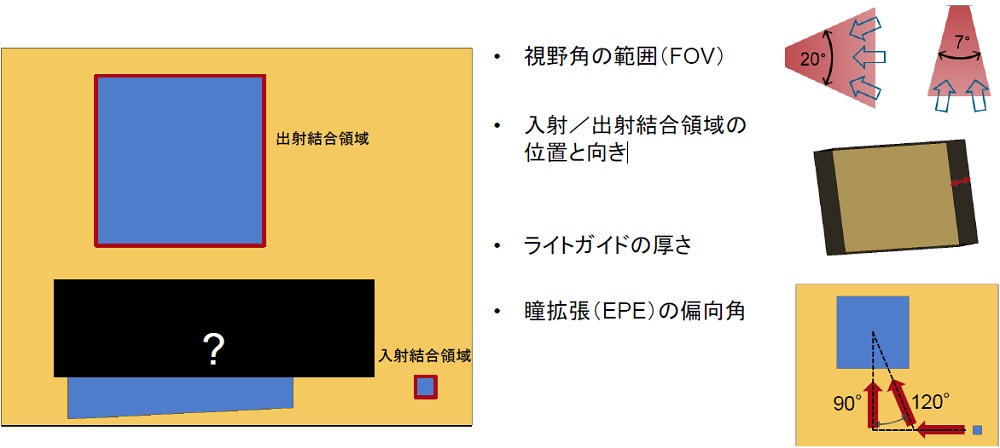

レイアウト設計 パラメーターの設定

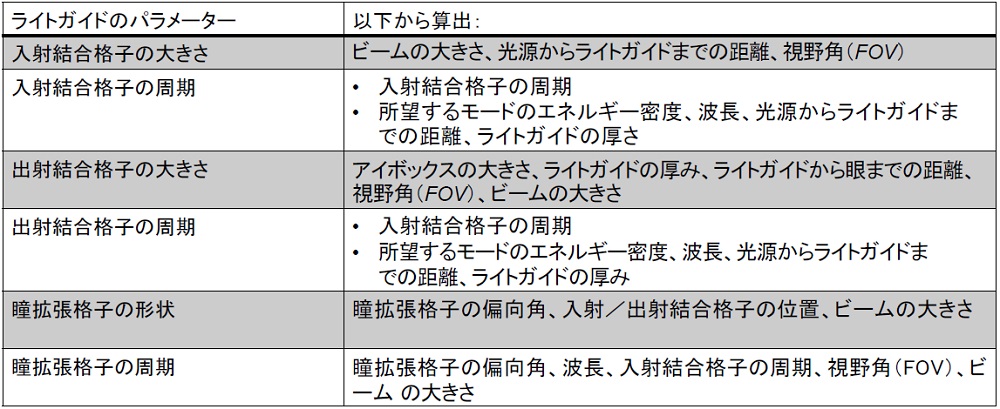

レイアウト設計 算出されるパラメーター

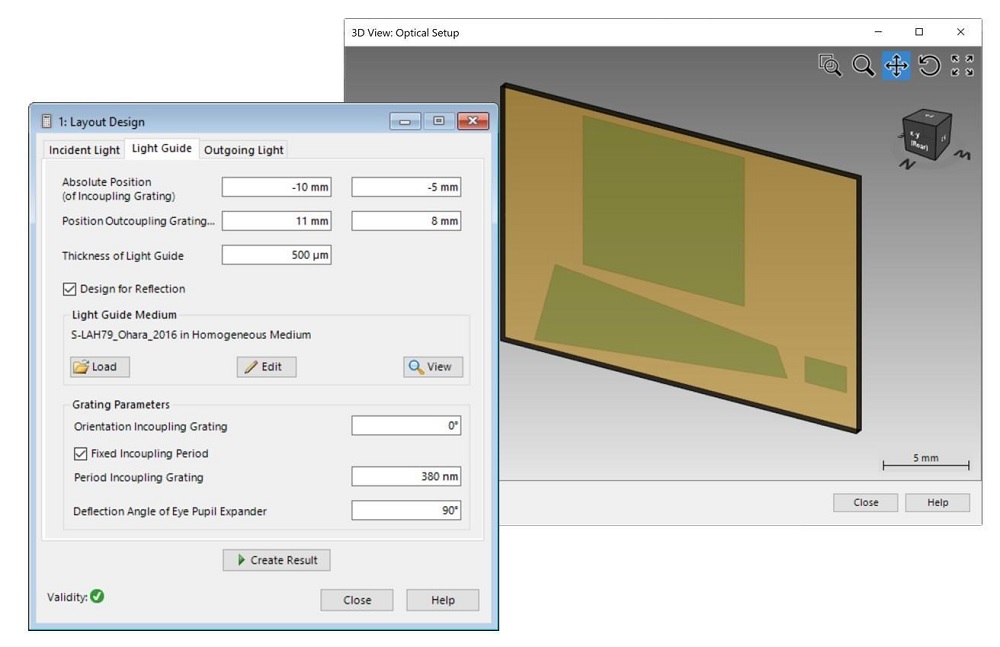

ライトガイドのあるOptical Setup の自動生成

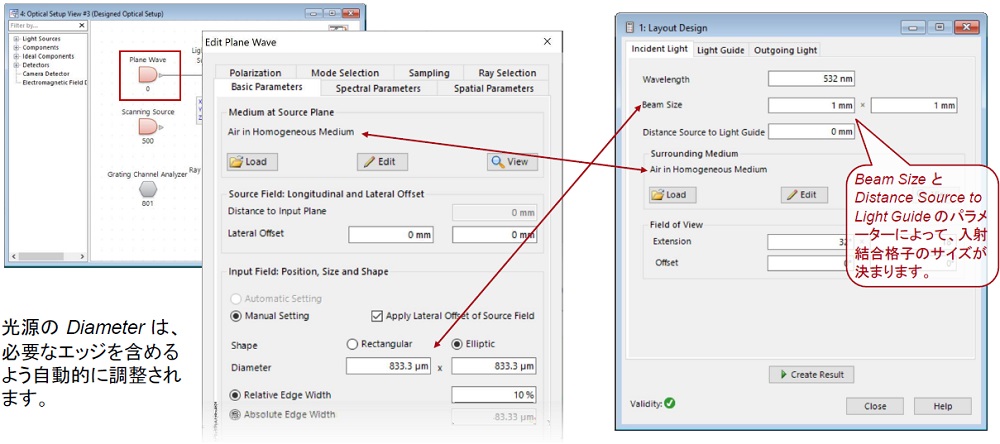

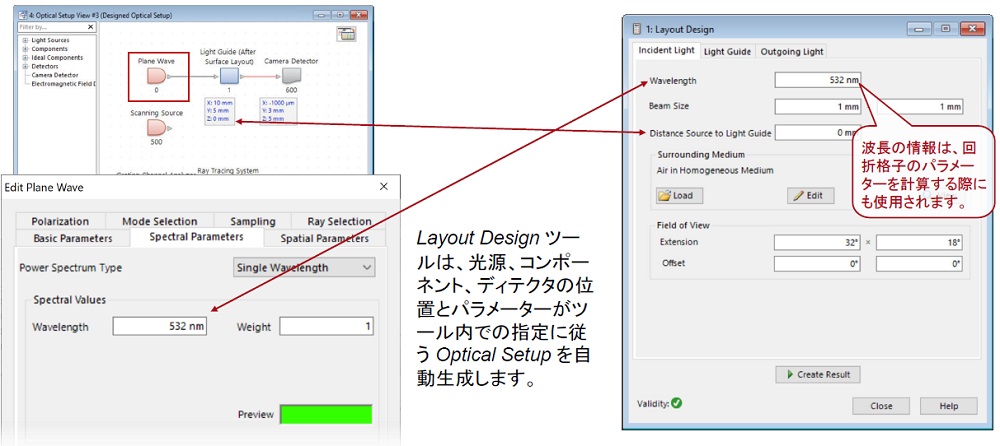

光源（Plane WaveWave）の指定

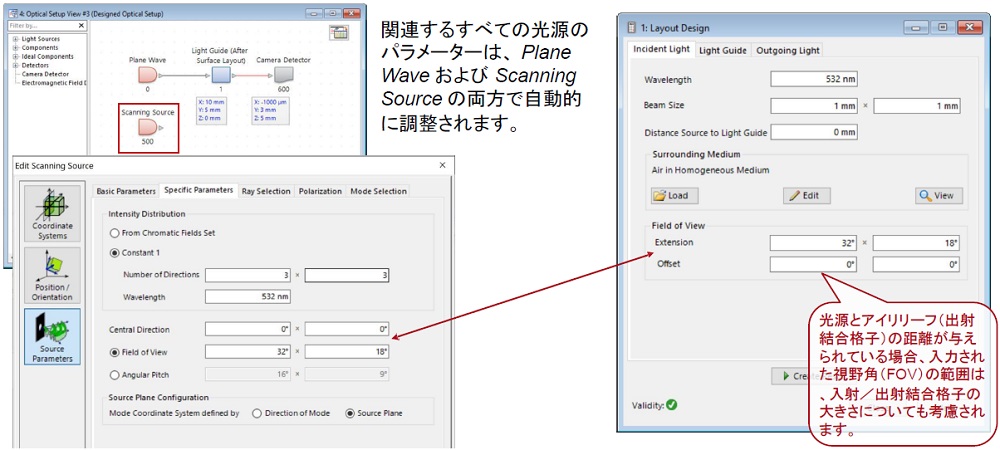

光源（Scanning SourceSource）の指定

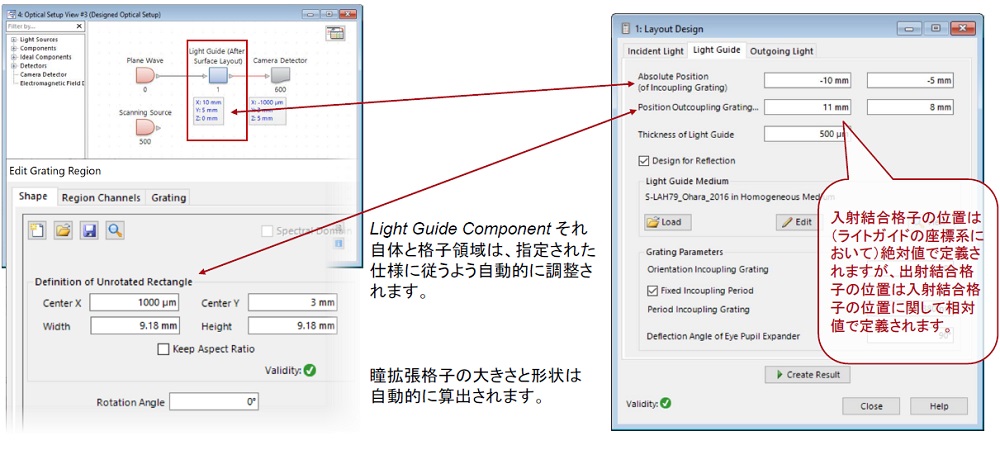

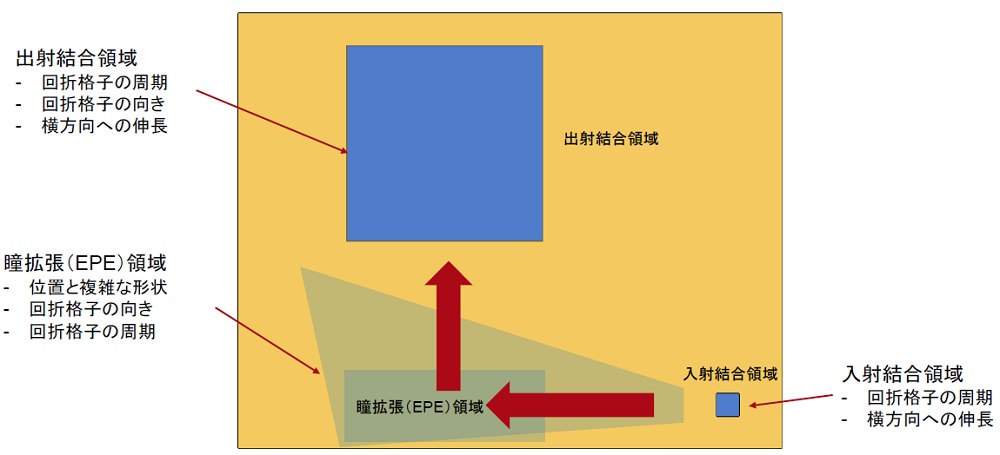

ライトガイドと格子領域の配置

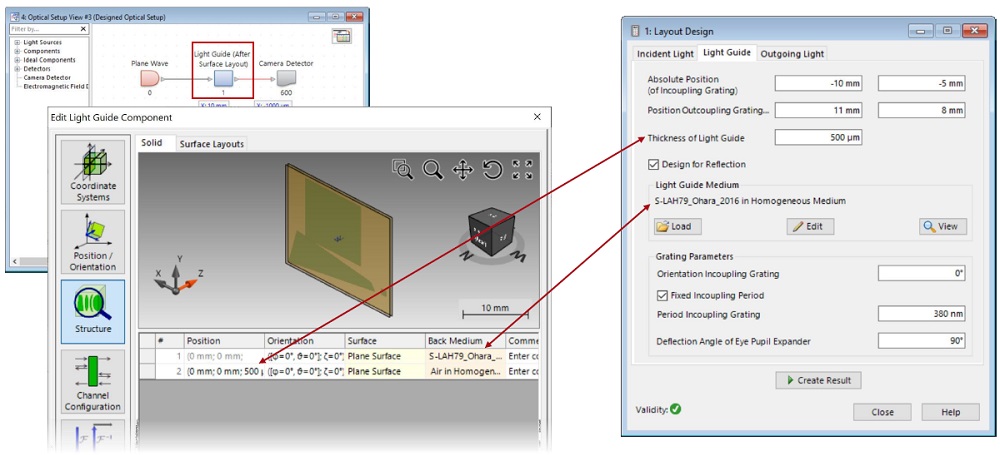

ライトガイドのパラメーター

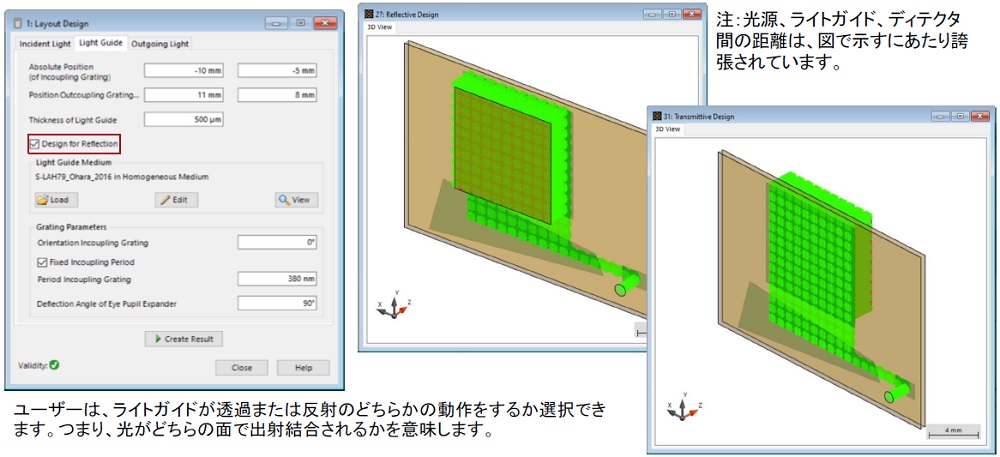

透過または反射の設計

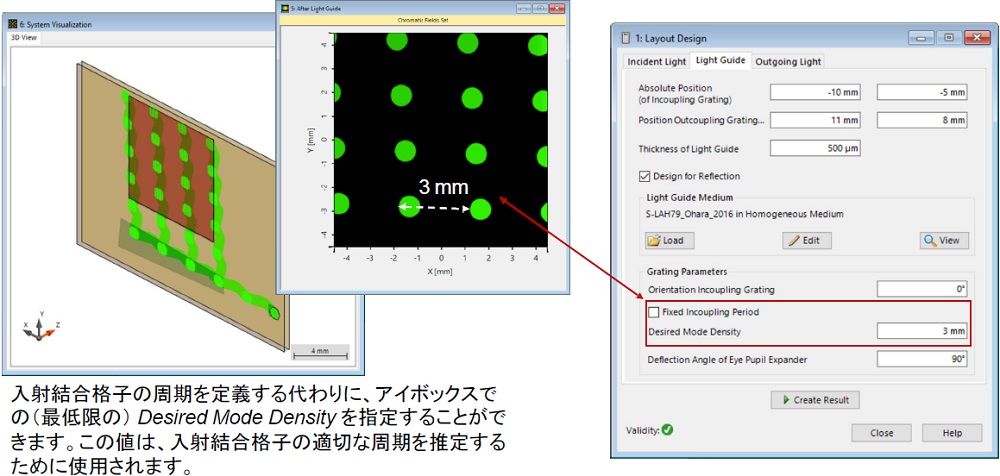

格子領域のパラメーター

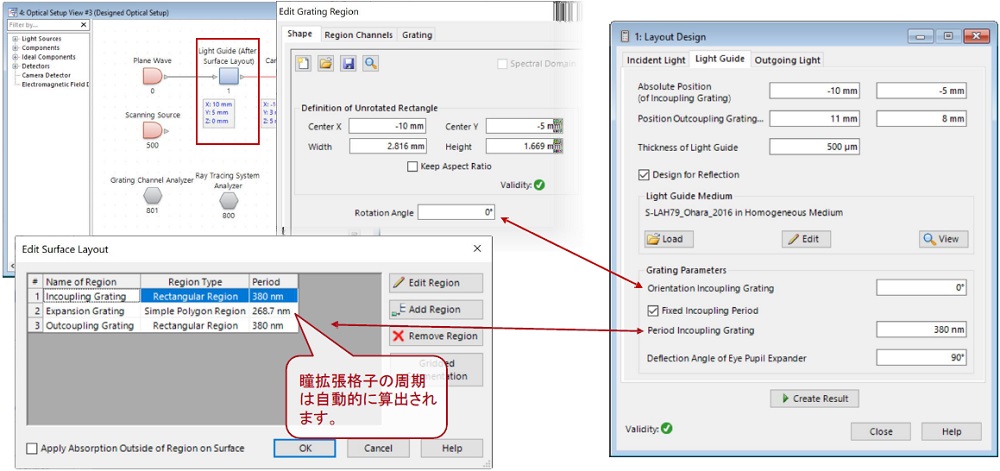

格子領域のパラメーター

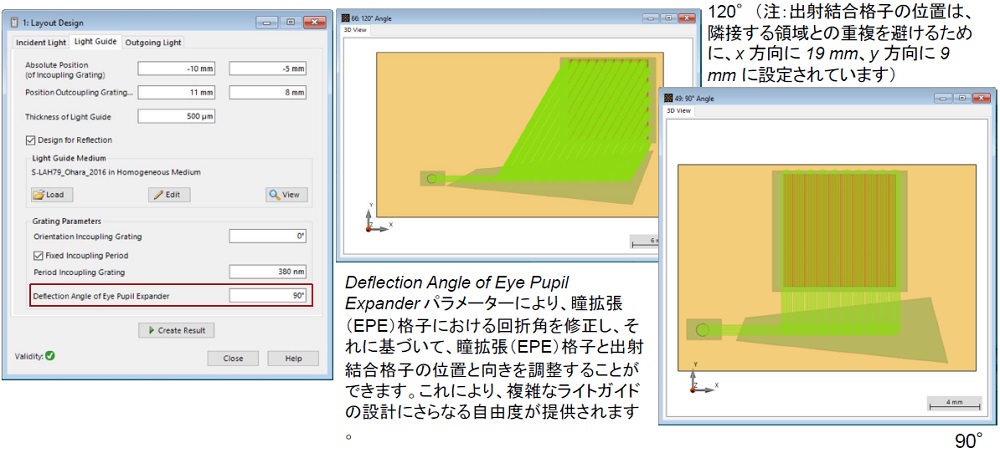

偏向角の設定

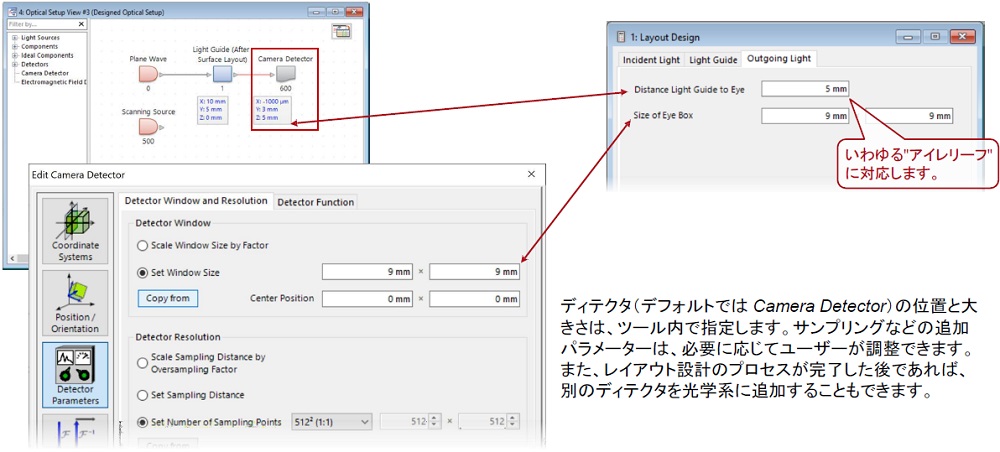

ディテクタの設定

パラメーター依存性と寄与の概観

結果

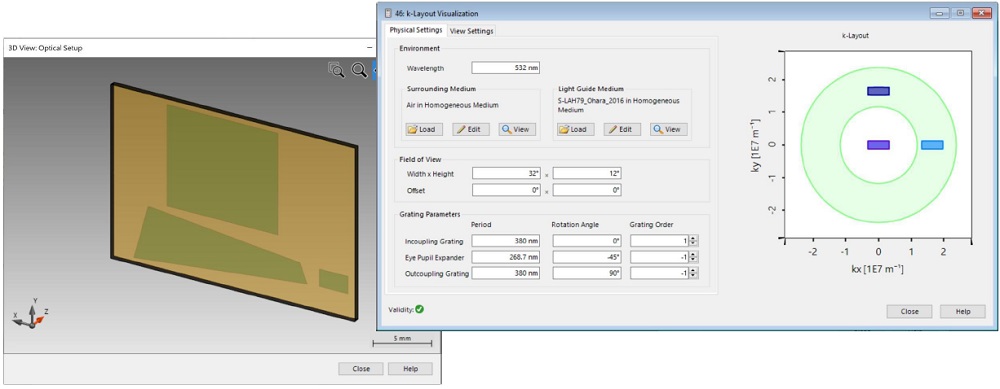

Optical Setup に従って、デバイスの追加解析のためにk-Layout Visualization が自動的に生成されます。この図と対応するVirtualLab Fusion の機能に関して、以下に詳細が記載されています：k-Domain Layout Visualization

ドキュメント情報

タイトル	Light Guide Layout Design ツール
ドキュメント番号	LIG.0005
バージョン	1.0
Edition / Toolbox	VirtualLab Fusion Advanced Edition ,  Light Guide Toolbox Gold
使用したVirtualLabのバージョン	2021.1(Build 1.180)
カテゴリー	Feature Use Case
参考資料	k-Domain Layout Visualization Construction of a Light Guide Modeling of a “HoloLens 1” Type Layout with Light Guide Component Flexible Region Definition Specification of Diffraction Orders and Efficiencies for Grating Regions Light Guide Design Tool
