電磁場の自由空間伝播の正確で効率的なシミュレーションは、物理光学モデリングと設計に不可欠です。このため、VirtualLab Fusionのモデリングエンジンは空間周波数領域（波数空間／k-domain）解析に基づく統一自由空間伝播という概念を用いています。いくつかのフーリエ変換技術と組み合わせて、異なる状況の自由空間伝播に対して、数値的に効率的な解を提供します。適切なフーリエ変換アルゴリズムの選択は、個々の状況に応じて自動的に行われます。

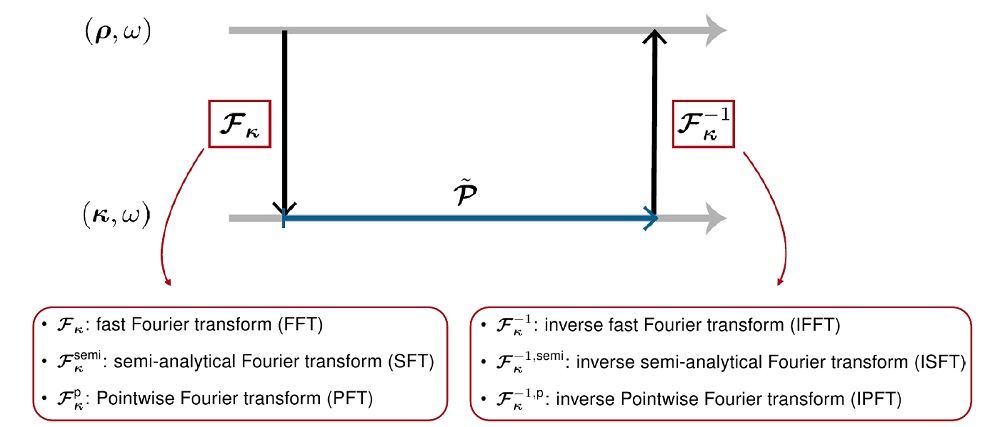

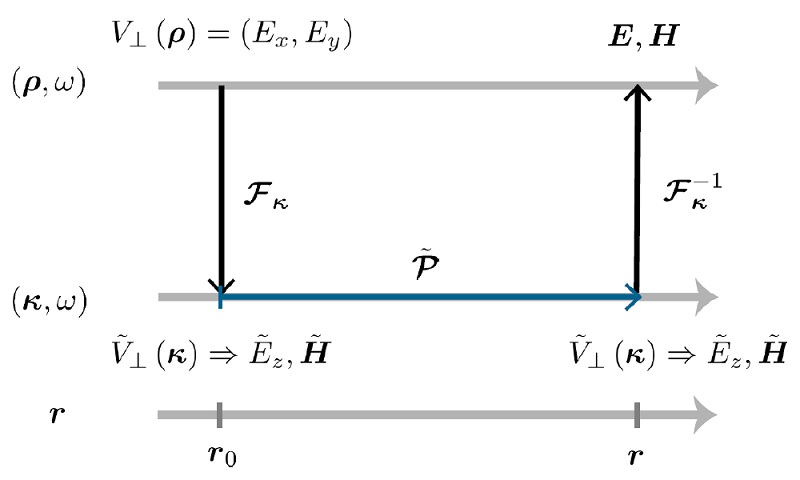

自由空間伝播演算子の考え方

• 波数空間（k-domain）の統一伝播演算子
• 任意に傾いた平面に対して適用可能

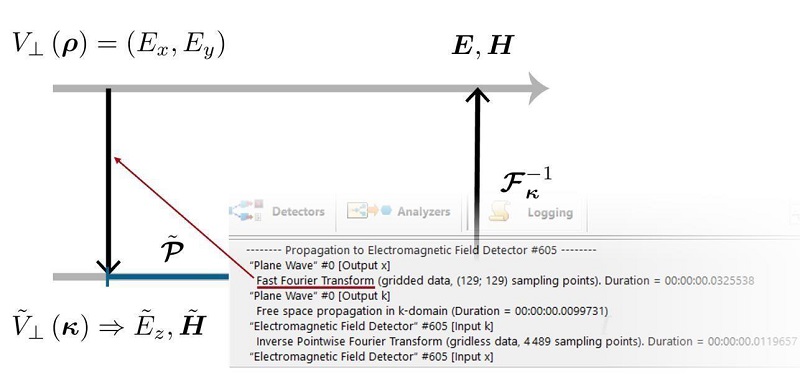

• フーリエ変換を介した2つの空間の切り替え
• 参考文献
   - F.Wyrowski,“Unificationofthegeometricanddiffractivetheoriesofelectromagneticfields”Proc.DGaO,(2017)
  - Z.Wangetal.,„ApplicationofthesemianalyticalFouriertransformtoelectromagneticmodeling,“Opt.Express27,15335-15350(2019)

VirtualLab Fusionで利用可能なフーリエ変換技術

例1：球面波の伝播

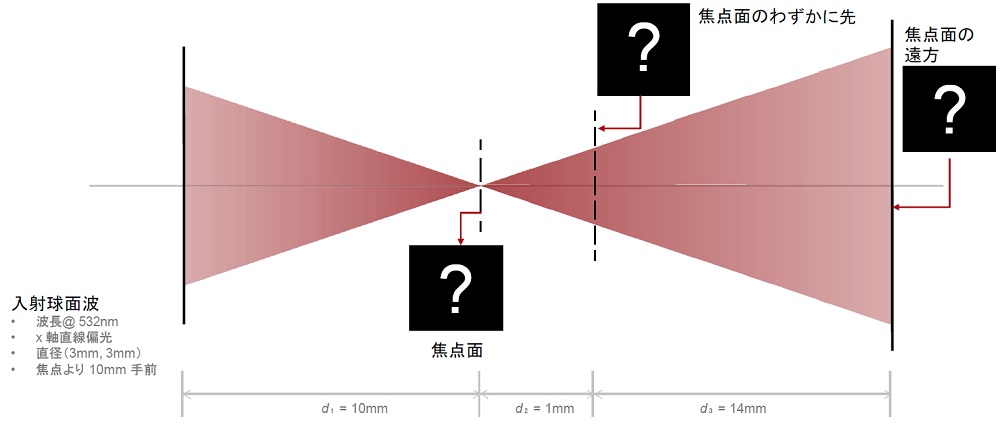

モデリングタスク

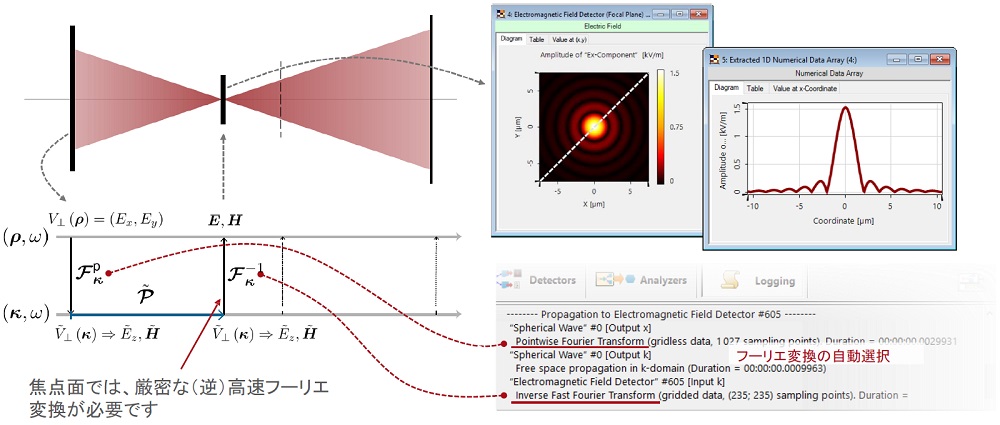

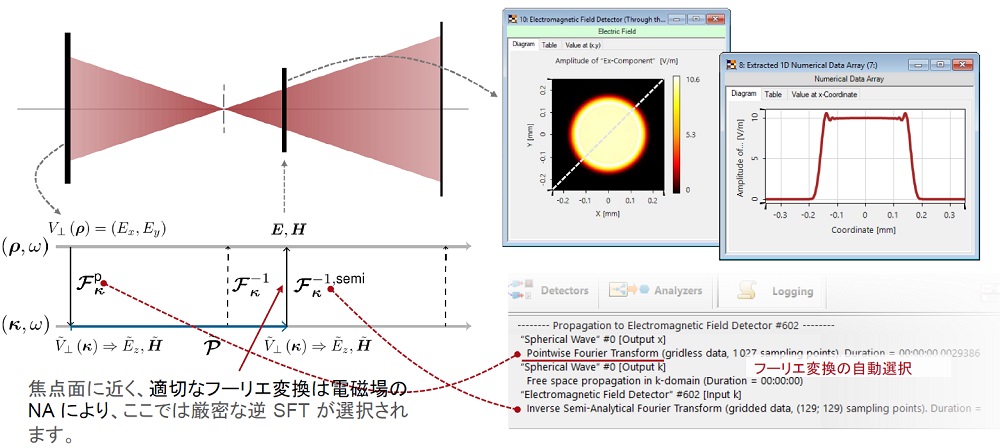

シミュレーション結果：焦点面

シミュレーション結果：焦点面のわずかに先

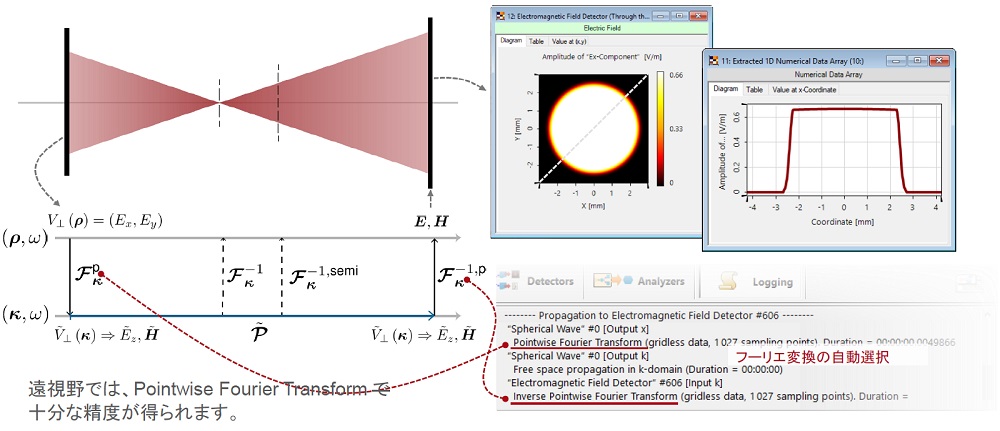

シミュレーション結果：焦点面の遠方

例2：切断平面波の伝播

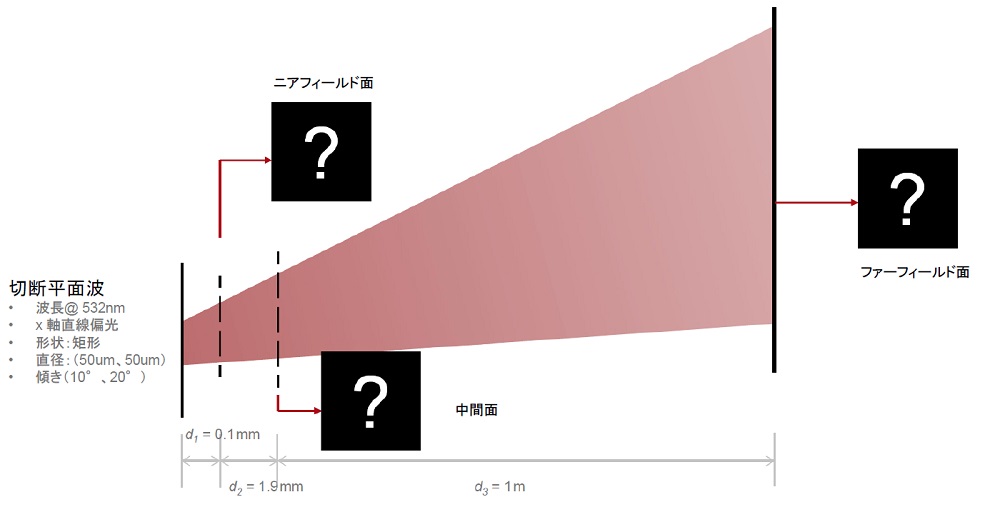

モデリングタスク

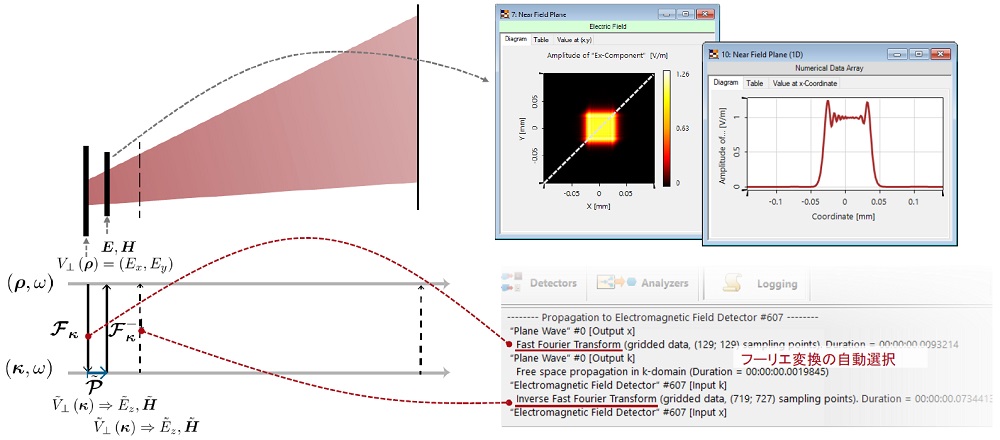

シミュレーション結果：ニアフィールド面

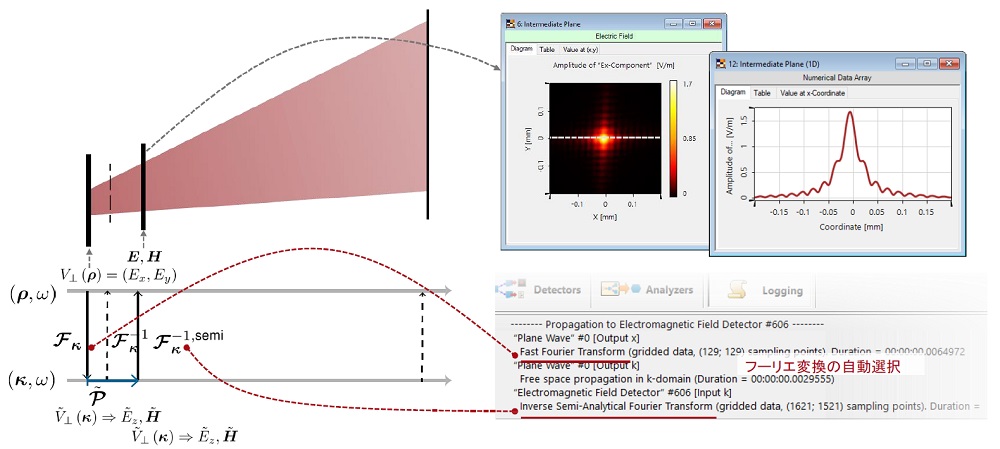

シミュレーション結果：中間面

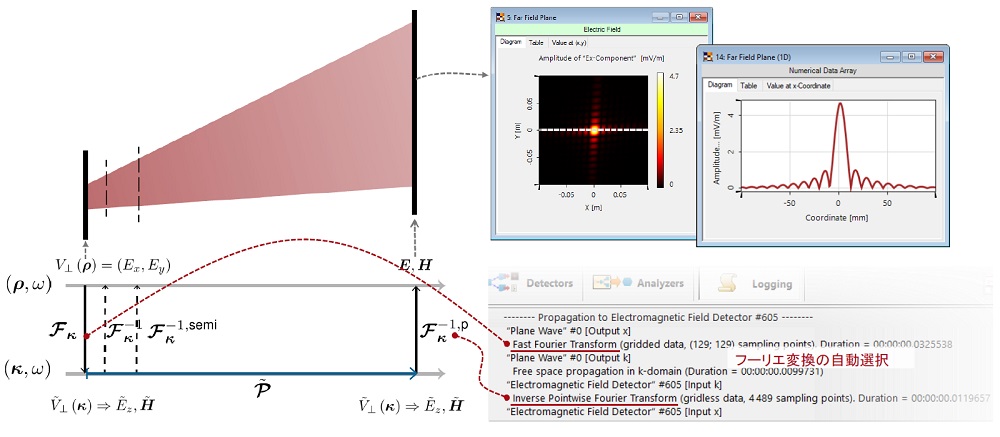

シミュレーション結果：ファーフィールド面

文書情報

タイトル	自由空間伝播演算子におけるフーリエ変換技術の自動選択
文書コード	MISC.0001
ドキュメントバージョン	1.0
エディション	VirtualLab Fusion Basic
ソフトウェアバージョン	2021.1(Build 1.180)
カテゴリー	Feature Use Case
