LPファイバーモードの計算｜VirtualLab技術情報

Fiber Mode Calculatorを使用することで、シングルコアのステップインデックス型または無限放物線プロファイルを持つグレーテッドインデックス型のいずれかの円筒対称ファイバーにおける直線偏光（LP）の伝搬モードを計算することができます。これらのモードの記述に対応する多項式は、ステップインデックス型ファイバーではBessel、グレーテッドインデックスファイバーではLaguerreです。本事例ではCalculatorの使い方とモードフィールドのサンプリングパラメータの設定を示します。

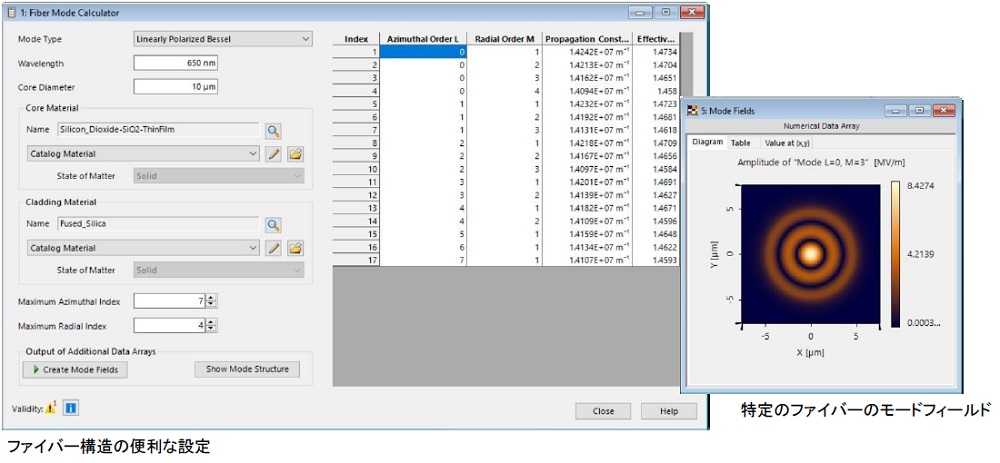

ファイバー構造の設定

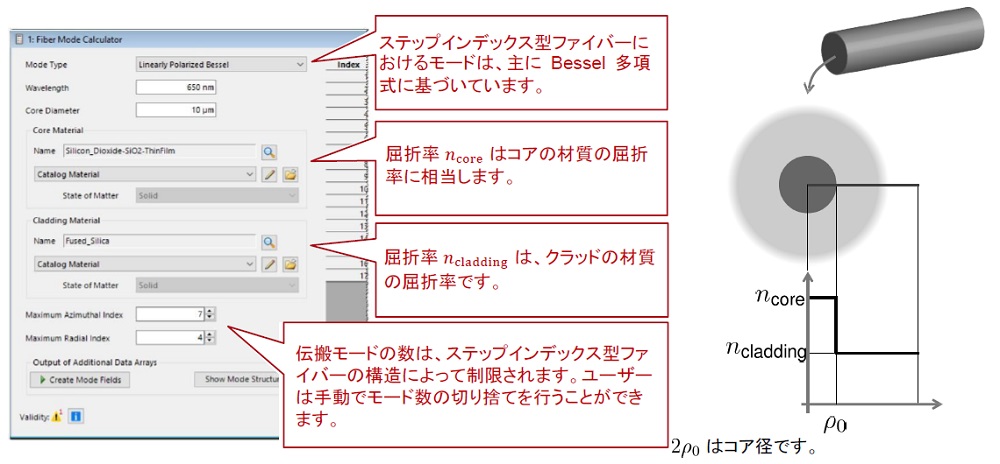

ステップインデックス型ファイバー

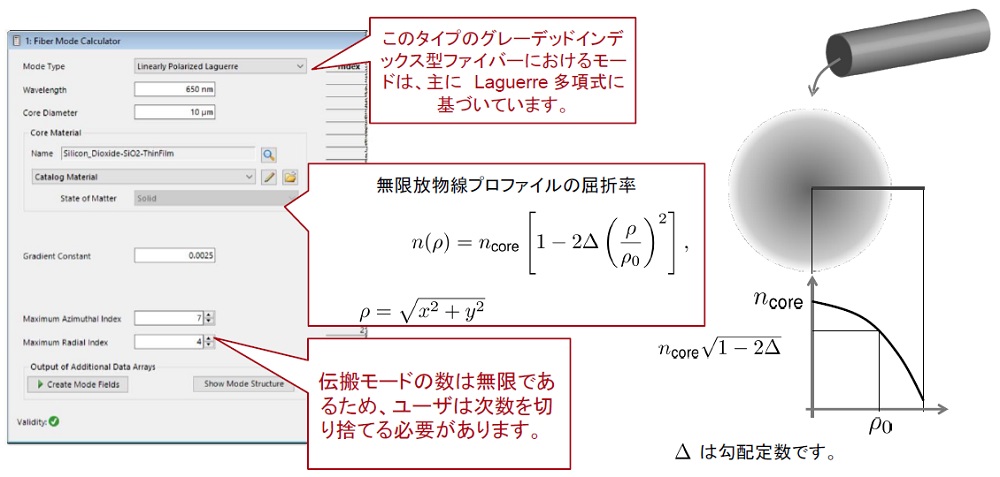

ファイバー構造の設定：グレーテッドインデックス型ファイバー

伝搬定数

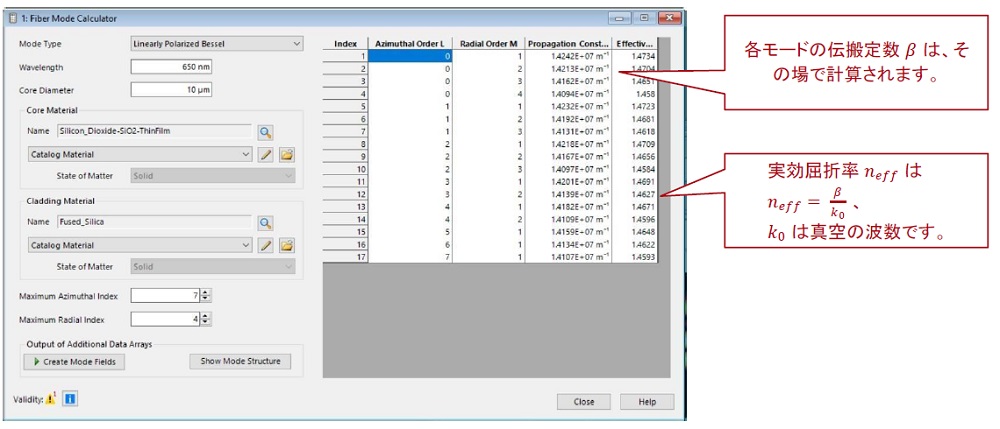

伝搬定数の計算

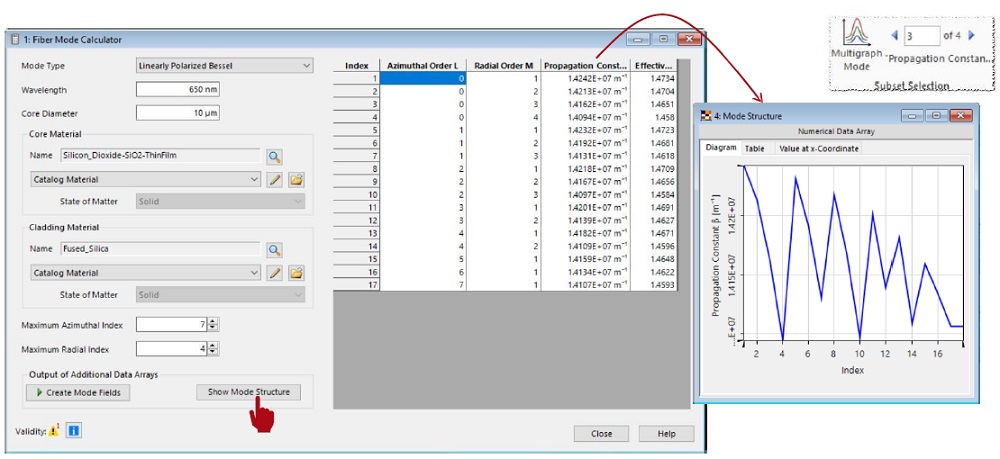

伝搬定数の表示

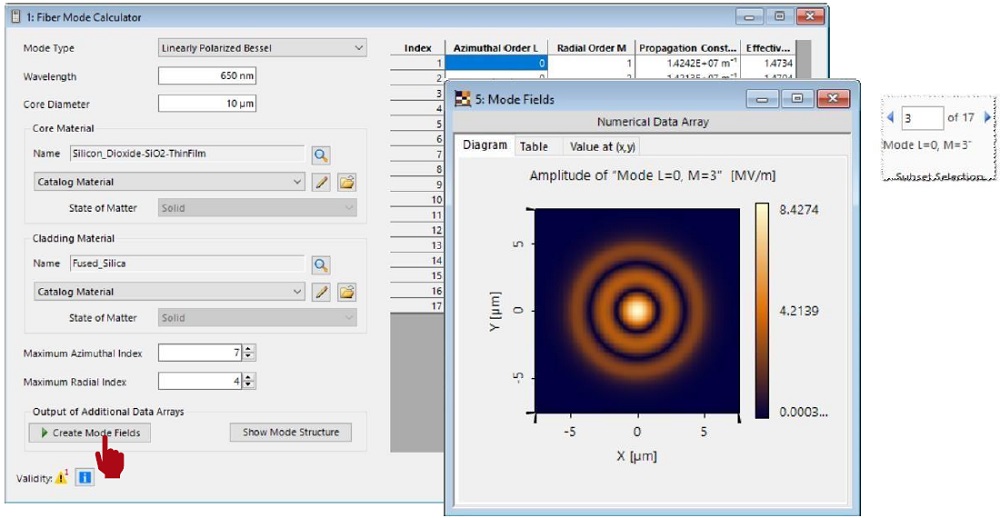

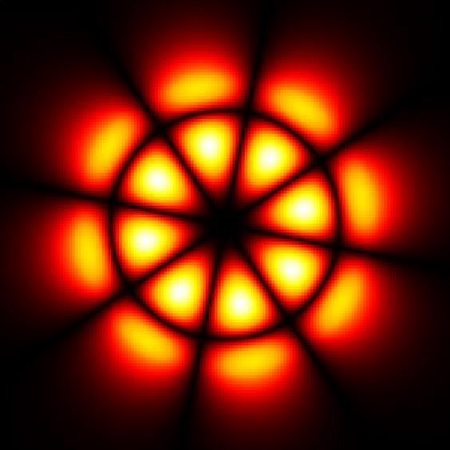

伝搬モードの計算と表示

デフォルトのサンプリングパラメータ

• ウィンドウサイズは3ρ0×3ρ0
• サンプリング数は151×151

VirtualLab Fusion の設定
