垂直共振器型面発光レーザー(VCSEL)ダイオードアレイのモデリング
垂直共振器面発光レーザー（VCSEL）ダイオードのアレイは、ビームスプリッターおよびパターンジェネレーターなどの多くの分野で関心が持たれています。この種の光源のある光学系を調べることができ るようにするためには、適切な光源モデルが必要となります。この事例では、VCSEL アレイ光源を VirtualLab Fusion でモデリングする方法を示します。

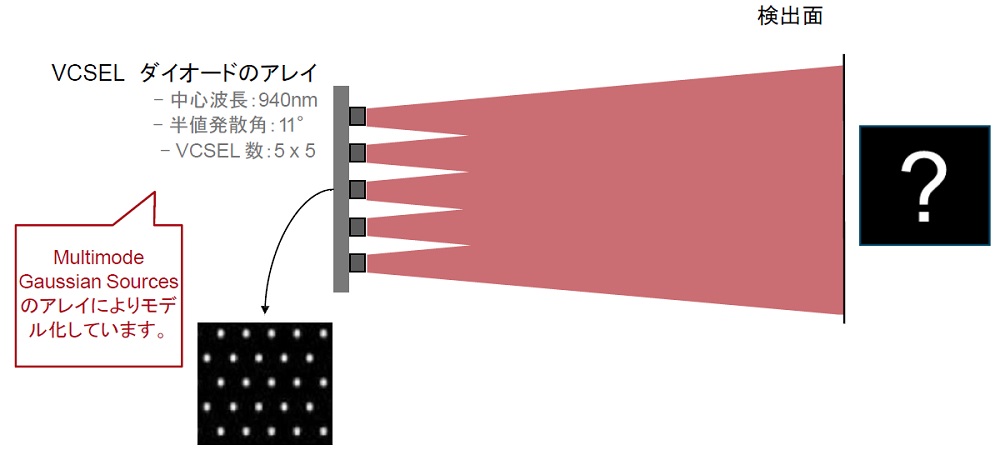

モデリングタスク:VCSELモードアレイのモデリング

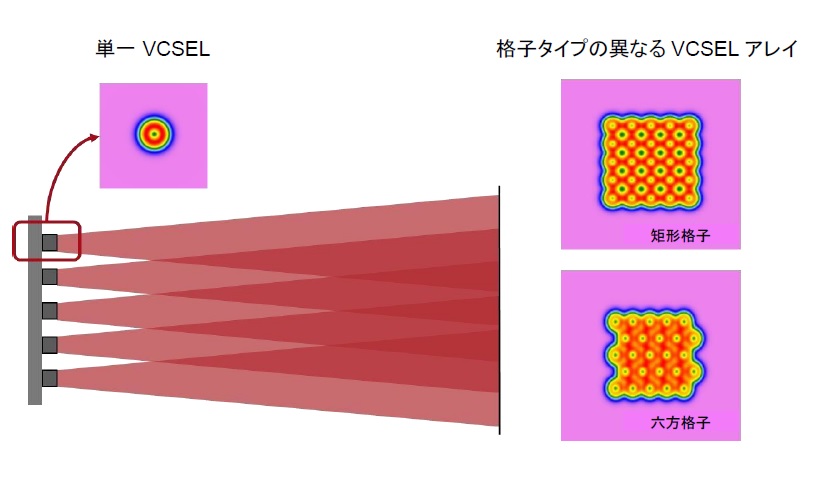

VCSELの六角形アレイをどのようにモデル化し、その結果として検出面にどのようなパターンが生じるのでしょうか？

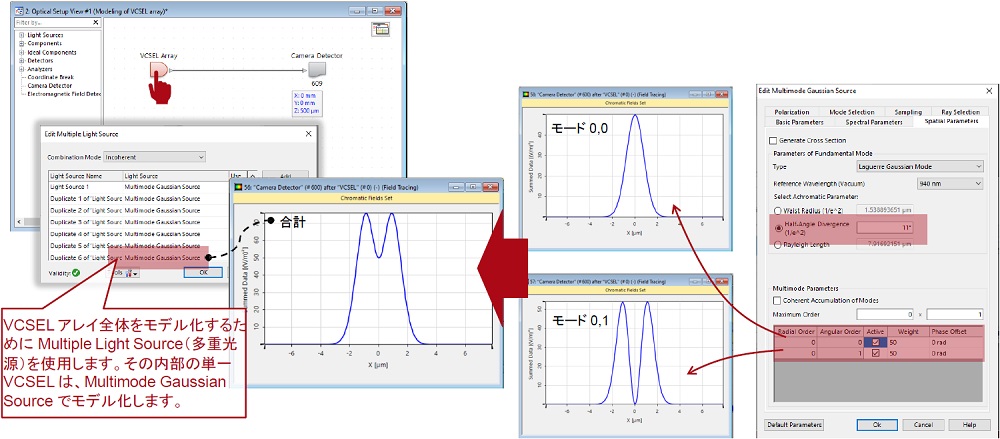

光源モデリング-単一VCSEL

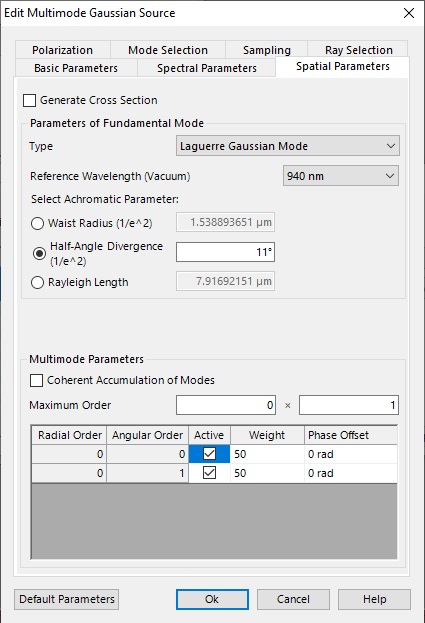

それぞれ単一のVCSEL点をモデル化するために、調整可能な重みと発散角 ウエスト半径を持つ二つのラゲールガウスモードを結合させます。

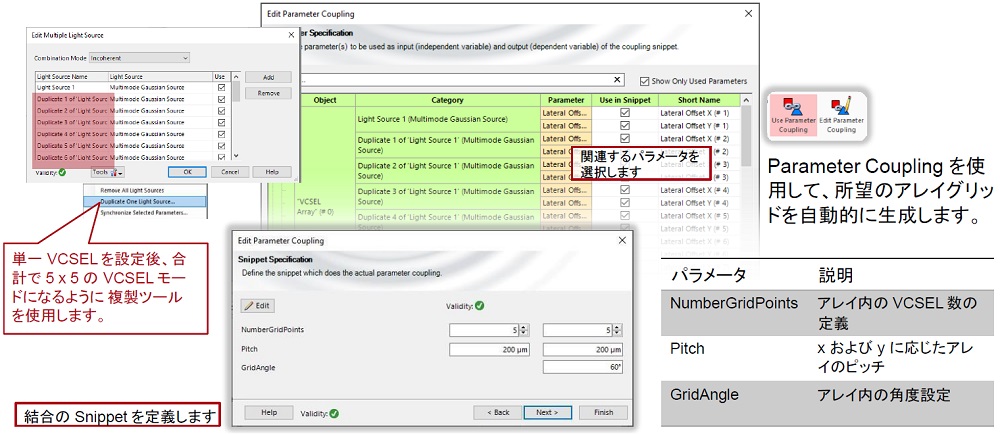

Parameter Couplingを用いたグリッド上のVCSELの位置決め
結果

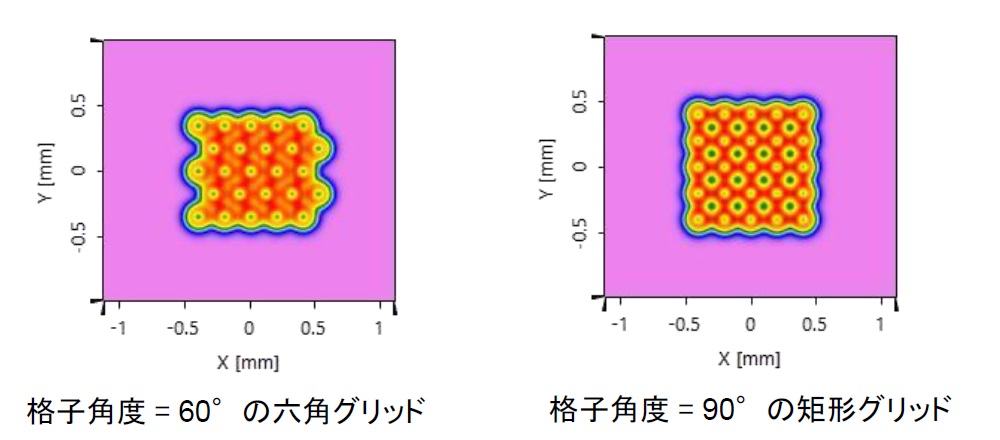

5 x 5 VCSEL アレイの強度分布
VirtualLab Fusion のワークフロー
- 入射波の設定
- Basic Source Models [TutorialVideo]
- Simulation of Multiple Light Sources with VirtualLab Fusion [UseCase] - パラメトリック最適化を用いた二つの無相関モードのパラメータ計算
- Modeling of VCSEL Source by Two Uncorrelated Laguerre - Gaussian Modes [UseCase] - 自動位置決めParameter Couplingの定義
- Coupling of Parameters in VirtualLab Fusion [UseCase]
ドキュメント情報
| タイトル | 垂直共振器面発光レーザ（VCSEL）ダイオードのアレイのモデリング |
|
文書コード |
SRC.0005 |
| バージョン | 1.0 |
| Toolbox | VirtualLab Fusion Basic Edition |
| 使用したバージョン | 2021.1 Build 1.176 |
| カテゴリー | Application Use Case |
| 参考文献 | Modeling of VCSEL Source by Two Uncorrelated Laguerre Modes Simulation of Multiple light Source with VirtualLab Fusion |
