ライトガイドカップリングのためのスラント型回析格子の解析｜VirtualLab技術情報

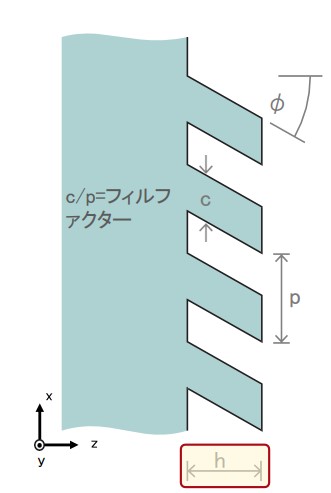

スラント型回折格子は、特定の回折次数で効率が高いため、ライトガイドへのカップリングに一般的に使用されています。今日ではしばしば、拡張および複合現実のアプリケーションに利用されています。この事例では、文献から引用した傾斜角、フィルファクター、変調度のような特定のパラメータを用いて、特定のスラント型回折格子形状を解析するために、 VirtualLab Fusionをどのように使用するかを示します。加えて、異なる入射角が回折効率 に及ぼす影響を調べます。

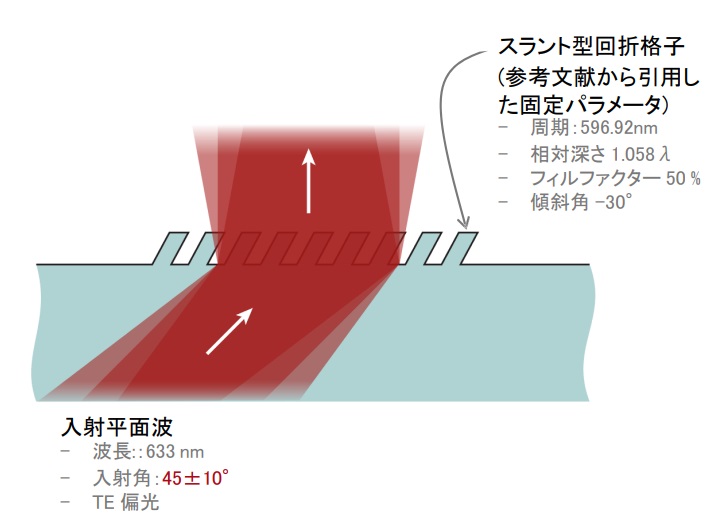

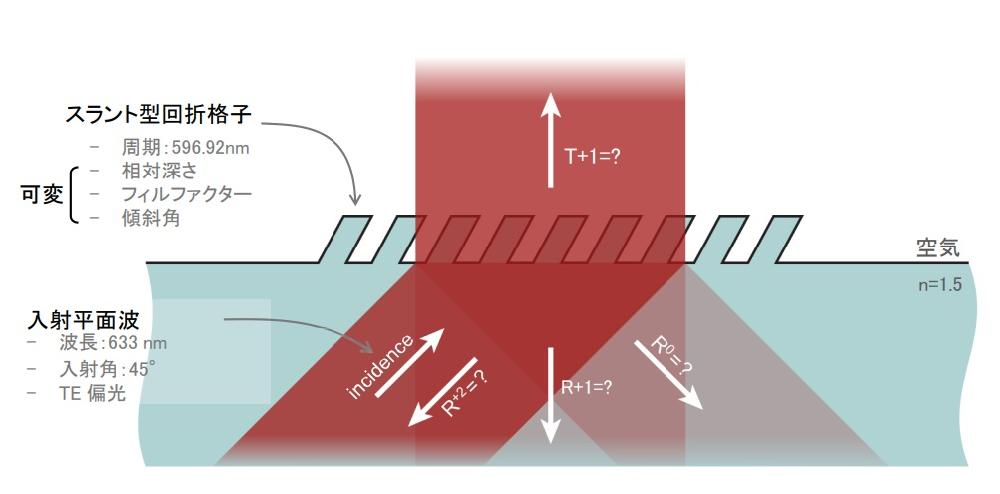

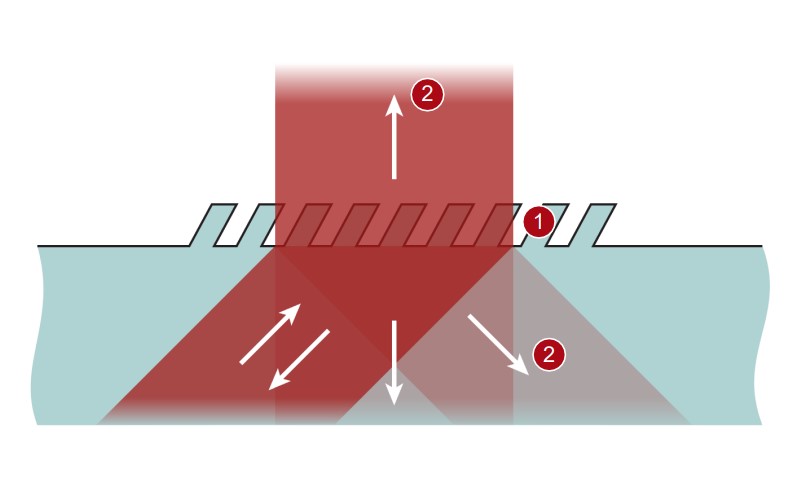

モデリングタスク

様々な回折格子パラメータを変化させて、結合格子の回折効率を計算するにはどうすればよいのでしょうか？

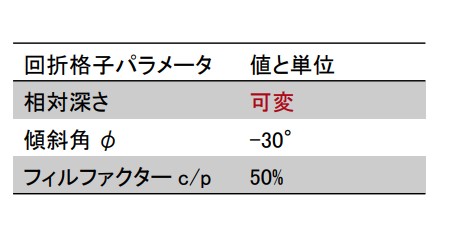

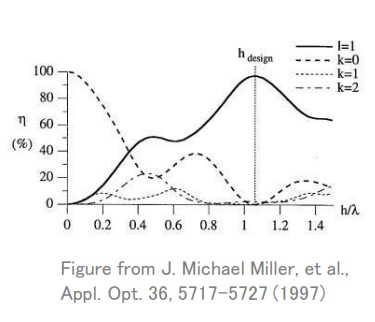

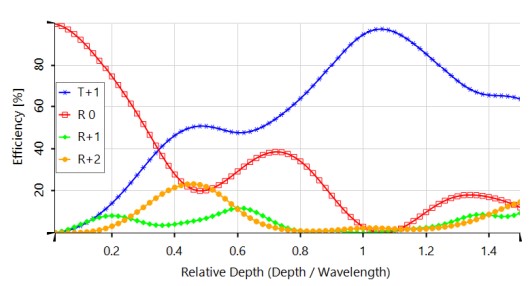

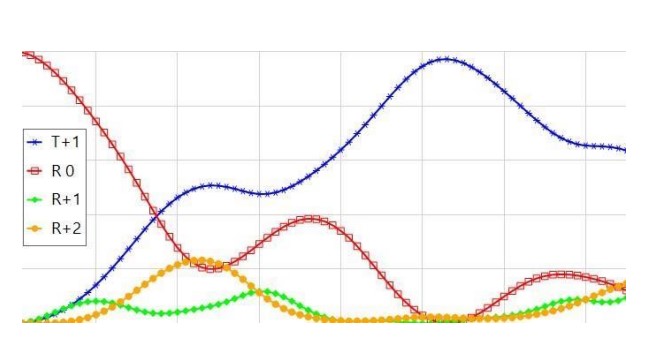

回折効率vs相対深さ

VirtualLabでは、RCWAとしても知られているフーリエモーダル法（FMM）によるシミュレーションを行います。

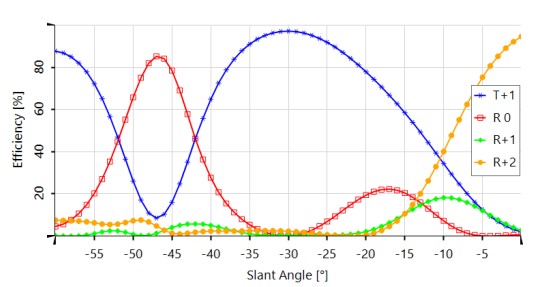

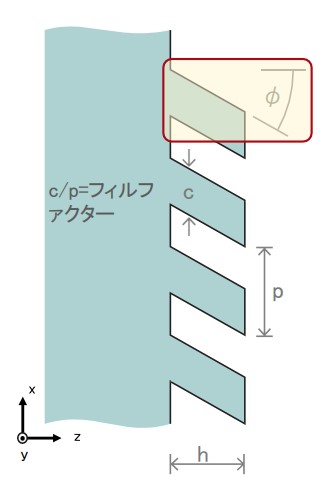

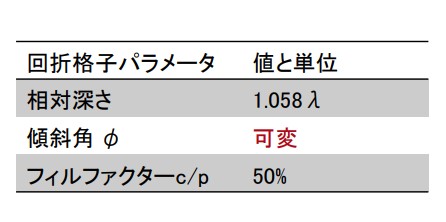

回折効率vs傾斜角

VirtualLabでは、RCWAとしても知られているフーリエモーダル法（FMM）によるシミュレーションを行います。

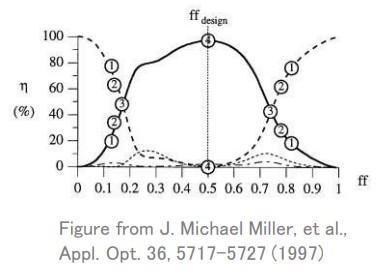

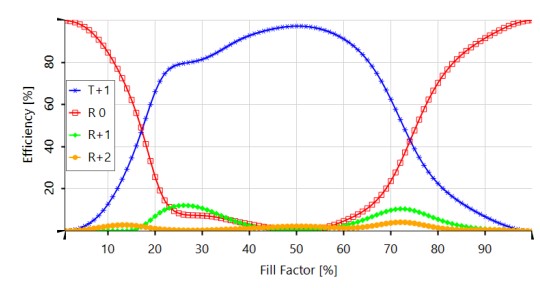

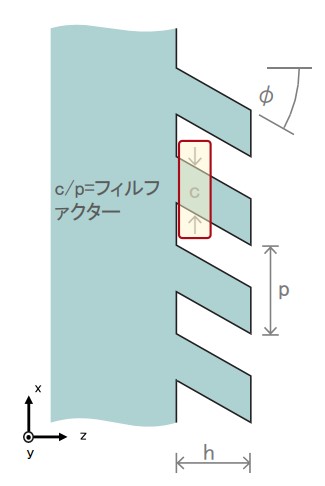

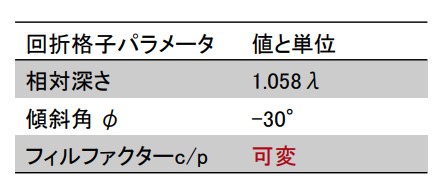

回折効率vsフィルファクター

VirtualLabでは、RCWAとしても知られているフーリエモーダル法（FMM）によるシミュレーションを行います。

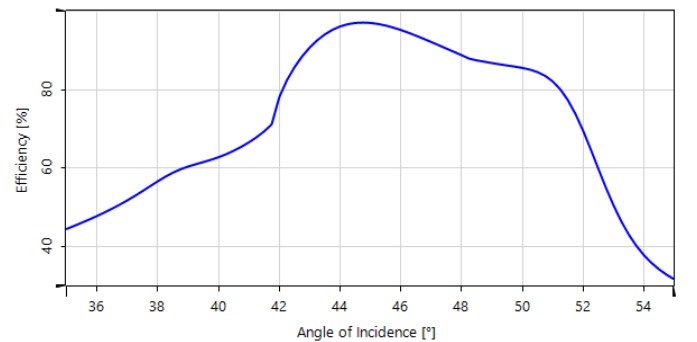

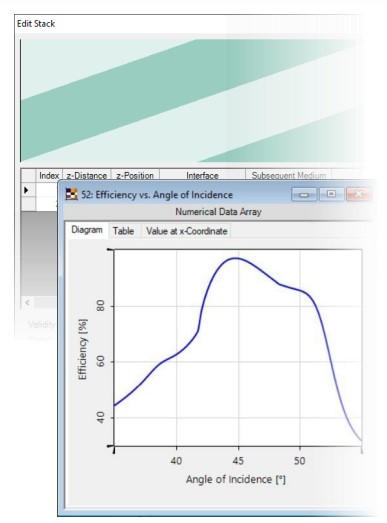

回折効率vs入射角

回折格子の回折効率は通常入射角の影響に敏感です。

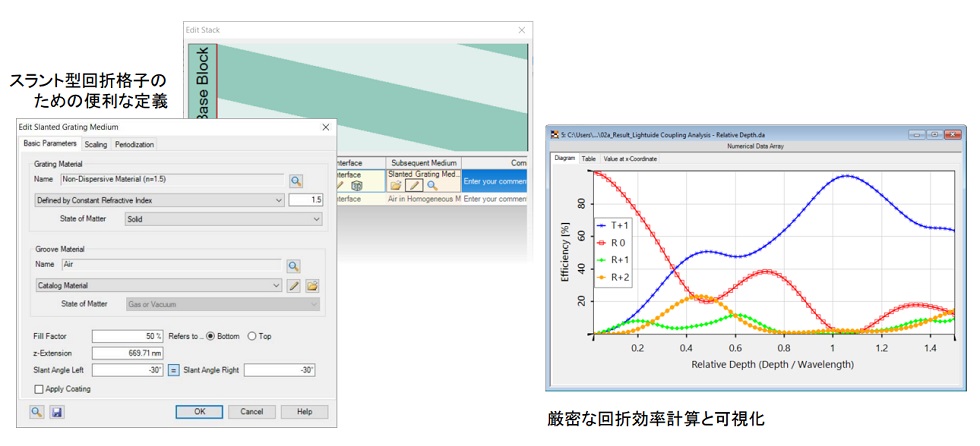

VirtualLab Fusionの設定

VirtualLab Fusionでの流れ

• ライトガイドカップリング格子構造の設定
  – Advanced Configuration of Slanted Grating [Use Case]
  – Configuration of Grating Structures by Using Special Media [Use Case]
  – Configuration of Grating Structures by Using Interfaces [Use Case]
• カップリング格子の回折効率解析
  –  Customized Detector for Lightguide Coupling Grating Evaluation [Use Case]
• 特定のパラメータ走査による回折効率の確認
  – Usage of Parameter Run [Use Case]

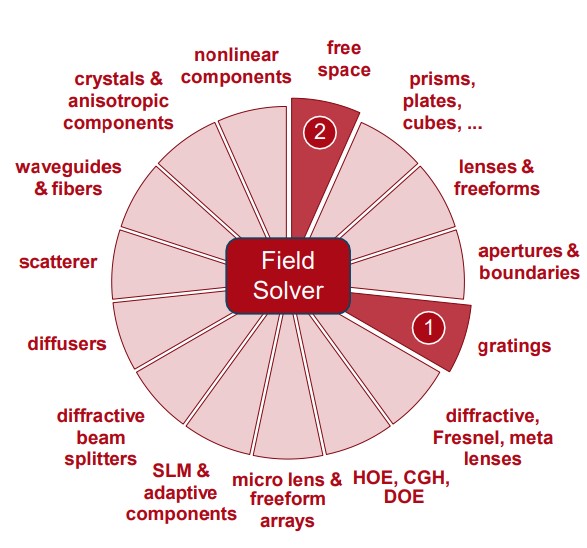

VirtualLab Fusionのテクノロジー

文書情報

タイトル	ライトガイドカップリングのためのスラント型回折格子の解析
文書コード	GRT.0009
バージョン	2.0
エディション	VirtualLab Fusion Advanced
ソフトウェアバージョン	2020.1(Build 1.202)
カテゴリー	Application Use Case
関連事例	Parametric Optimization and Tolerance Analysis of Slanted Gratings Configuration of Grating Structures by Using Special Media
