対物レンズによる非点収差のあるダイオードレーザーのコリメーション
レーザーダイオードは現在最も一般的に使用されている光源の一つです。高出力レーザーダイオードはしばしば、2 方向において非対称な発散を示します。上記はほとんどのアプリケーションで、コリメートする必要があります。発散に加えて、そのような光源は、2 方向間の非点収差を示します。この事例では、非点収差レーザーダイオードのコリメーションを、光線追跡と電磁場追跡技術の両方を用いて調査し、非点収差のない参照と比較しています。
モデリングタスク
非点収差を考慮したコリメートビームの波面収差と発散角は?
レーザー構成
- WSLD-1064-050m-1-PD
- 基本ガウシアン
- 波長1064 n m
- 発散角(FWHM) 20°x10°
- 非点隔差1 1 .6 µ m x 、y 平面間
結果

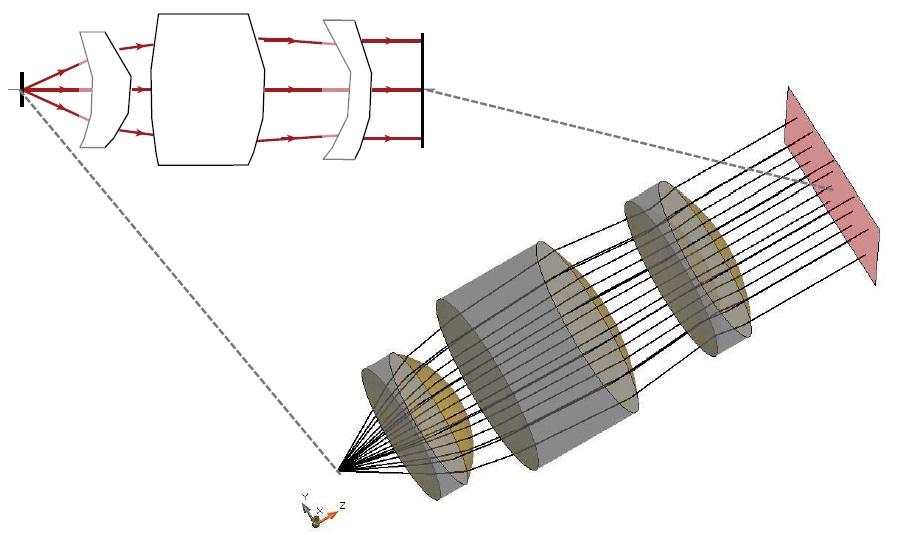

- 光線追跡 3D 空間の光学系
光線追跡解析で光学系の概観を素早く確認できます。

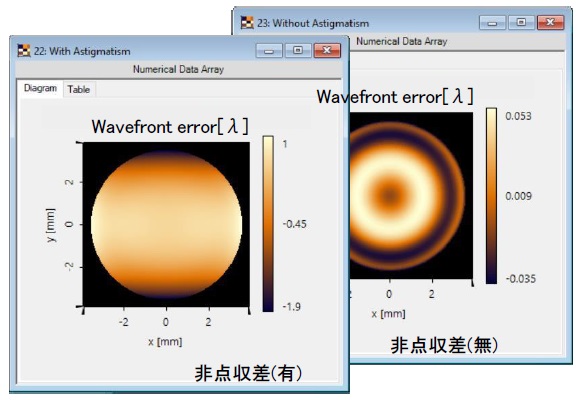

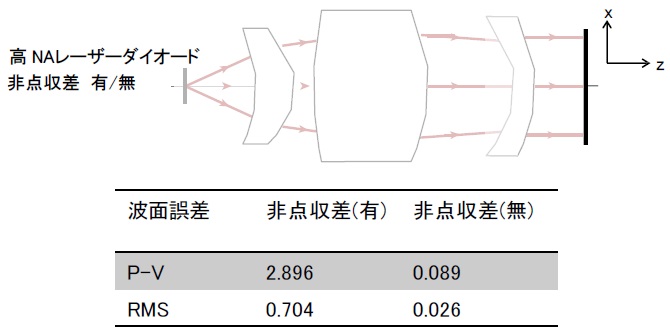

- 光線追跡 - 波面解析
非点収差を含むレーザーダイオード特性は、光線追跡解析のために考慮される。

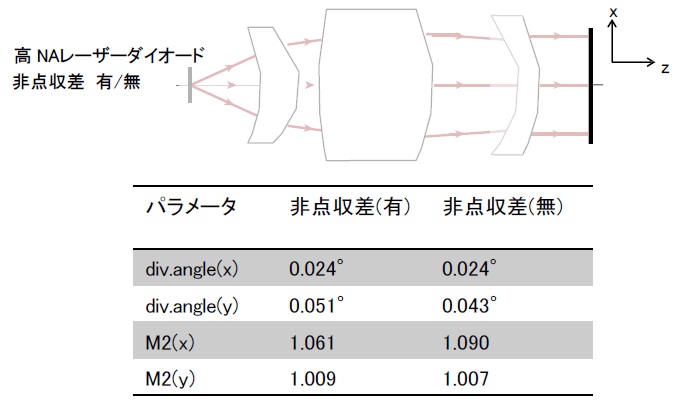

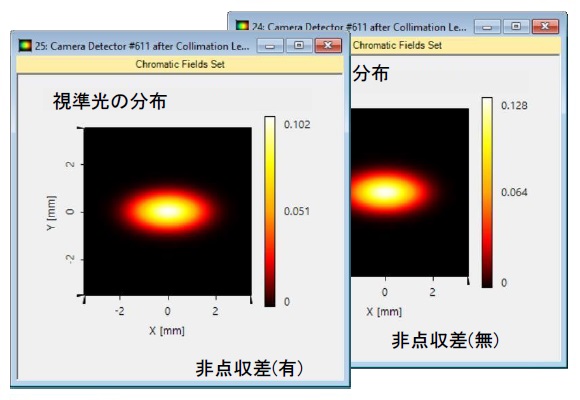

- 電磁場追跡 - 発散とビーム品質
定量的な評価には、多重物理パラメータが利用可能です。
コリメーションシステム全体の物理光学解析を2 秒未満で対応可能!
文書情報
タイトル | Collimation of Astigmatic Diode Laser Beam by Objective Lens |
バージョン | 1.0 |
解析に使用したVirtualLabのバージョン | 7.0.3.4 |
カテゴリー | Application Use Case |
