Laser Systems

波動光学シミュレーションとレーザー光学系

VirtualLab では、シングルモードだけでなくマルチモードレーザー、連続波( CW )レーザー、パルスレーザーを光源とするレーザー光学系の設計とシミュレーションが可能です。またレーザー光学系はレンズ、ミラー、回折光学素子、回折格子とホログラムを含めて設計することができます。 VirtualLab は直感的なユーザーインターフェースを使用した単一のソフトウェアに、光線追跡、波動光学、電磁光学を含む、高速で正確な電磁場追跡エンジンを搭載しています。

APPLICATION

アプリケーション

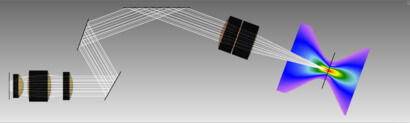

シングル モード半導体レーザーを集光するビーム伝搬光学系のモデルとその焦点領域の電場

  • ビーム伝搬システム
  • コリメーション
  • フォーカシング
  • ビーム エキスパンダー等
  • レーザー走査光学系
  • Fθ レンズ
  • 走査ミラー
  • ビーム整形等
  • ファイバーシステム
  • ファイバー結合
  • ビーム整形と均一化
  • 回折型
  • 屈折型ビーム整形素子
  • 超短パルスの解析と制御
  • 空間フィルター
  • 分光フィルター
  • パルス整形等
  • 計測システム
  • 干渉計
  • 分光計
  • 表面測定器等
  • 表面格子
  • ホログラフィック回折格子
  • ビーム スプリッター
  • 偏光子
  • フォトニック結晶
  • モスアイ構造
  • ハイブリッド レンズと回折レンズを用いた光学系
  • 回折光学素子
  • 屈折素子
  • 空間光変調器(SLM)
  • ディスプレイ等
  • 回折光学素子
  • ホログラム
  • 位相板

光源

VirtualLab は電磁場による完全なベクトル表現を使用しています。これにより異なったタイプのレーザー光源を柔軟にシミュレーションすることが可能です。

時間的、部分的コヒーレント光の
マッハ・ツェンダー干渉計の干渉縞

  • シングルモード レーザー
  • マルチモード レーザー
  • 部分コヒーレンス レーザー
  • エキシマ レーザー
  • パルス レーザー

任意の光源を次の方法で高速かつ容易に実装することが可能です

ディテクタ

焦点領域における電場の Y 成分

  • 強度
  • 波面、位相
  • 偏光収差(例:ゼルニケ、ザイデル)
  • MTF と PSF
  • ビーム半径、 M² 、発散角
  • 効率、均一性、迷光
  • 放射量と測光量のディテクタ
  • ユーザー定義のメリット関数

最適化と公差解析

レーザー光学系の解空間に
おけるローカル最適化

VirtualLab ではレーザー光学系に対して、ローカル パラメトリック最適化とグローバルパラメトリック最適化アルゴリズムを搭載しています。この最適化では、回折、干渉、偏光の影響と収差を考慮することができます。最適化問題の目標を定義したメリット関数のユーザー定義機能は、最適化における柔軟性を保証します。加えて、 VirtualLab には連続したシミュレーション、モンテカルロ シミュレーション、位置と傾きの公差解析を可能とするパラメータ ランを搭載しています。

カスタマイズ機能

C# 言語、MATLAB 言語を使用した
スクリプトプログラミング

モデリングと設計機能のほかに、 VirtualLab では C# もしくは MATLAB コードを使用した安定した便利なプログラミング インターフェースを提供しています。このインターフェースにおいて、解析公式の入力もしくはより複雑なアルゴリズムの使用することで、次の項目をカスタマイズすることができます。

  • 光源
  • インターフェース
  • 光学素子
  • 透過率と屈折率変調媒質
  • ディテクタとメリット関数
    これにより、例えば、ユーザー定義自由曲面、回折、屈折、ハイブリッド面プロファイルを使用した光学素子の高速なモデリングと評価が可能です。

VirtualLab はこれまでで最も柔軟で強力な電磁場追跡を提供するユーザー定義のモデリング技術も加えることができます。ユーザー定義のソリューションは、既に VirtualLab 内で提供されている全てのモデリング ソリューションで使用できるプログラム可能な光源、素子、ディテクタに基づいています。
